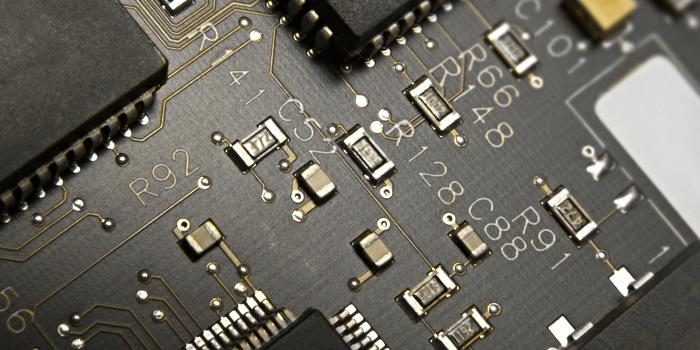

在各種類型的貼片電阻技術參數之中,貼片電阻的電阻值以及電阻值的允許誤差是必須標識出來的技術參數。其標識方法有數字直接標識法、數碼標識法、色碼標識法3種不同的標識方式。由于貼片式電阻器的體積越來越小，所以在這些表示方法中,越是占用面積小而又簡單明了的標識方法越受歡迎。
在采用數字直接標識法和數碼標識法時，貼片電阻的電阻值允許誤差的大小,或者說電阻值精度的高低，一般采用大寫英文字母代替數字：
M、K、J、G、F、D、C、B、A
分別表示電阻值允許誤差為：
±20%、±10%、±5%、±2%、±1%、±0.5%、±0.2%、±0.1%、±0.05%。
一般情況下,貼片電阻的電阻值數字直接標識法只用于外形較大的電阻器上,因?yàn)橹挥型庑屋^大的電阻器才有足夠的表面積提供給直接印刷數字使用。當采用數字直接標識時,為了防止小數點印刷不清或者因?yàn)榉?hào)太小而被疏忽漏讀,有時把2. 2Ω±10%表示為2R2K,這里的“R”是小數點(Round)的簡稱,最后面的“K"不是表示kn,而是-一個表示電阻值允許誤差等級為士10%的代碼。例如,4.7kn士5%可表示為4R7J,這里的J表示電阻值允許誤差等級為±5%。
