貼片電感的陶瓷基板和厚膜材料

文章出處：公司動態 網責任編輯： 東莞市平尚電子科技有限公司 閱讀量： 發表時間：2020-08-26 09:24:31

貼片電感的陶瓷基板

    貼片式電感器使用的陶瓷基板幾乎都是電學性能、熱學性能都很好，機械強度高，化學穩定性高、磁導率大約為1的高純度氧化鋁陶瓷材料。這種基板必須做到表面氣孔少、不翹曲、平整光滑、尺寸精度高。

貼片電感的薄膜材料

貼片式電感器中使用的薄膜,主要是采用濺射方法，在氧化鋁陶瓷基板或者鐵氧體基板上制作出鉻/銅(Cr/Cu)金屬膜以后，再經電鍍銅而形成的線圈。

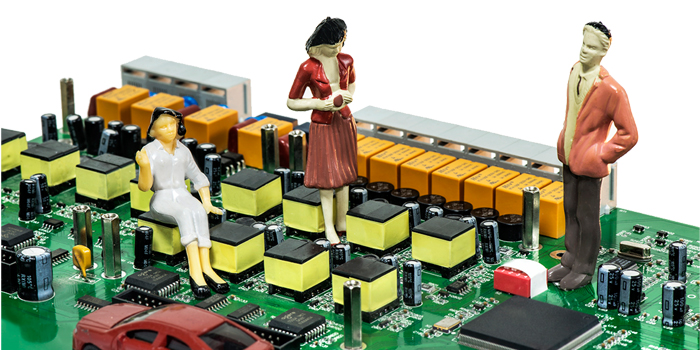

貼片電感

貼片電感的厚膜材料

貼片式電感器中使用的厚膜，是采用絲網印刷燒結的方法,在氧化鋁陶瓷基板或者鐵氧體基板上制作出鈀/銀(Pa/Ag)系導體或者銀導體。在銀導體的情況下，導體的膜層厚度約為10um,方阻值約為幾mΩ,燒成溫度約為900℃。當需要在高頻下使用時,應當特別關注導體圖形的精細程度與充分低的直流電阻值。
