貼片二極管正負極怎么判斷，方法？

文章出處：常見問題 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2021-07-27 08:38:44

貼片二極管二極管正負極判斷

貼片二極管正負極判斷方法：

1.標識：尺寸大的貼片二極管在引腳附近做有一些標記，如切角、涂色、或引腳大小不一樣，一般有標志、引腳小的：短的一邊是負極，尺寸小的0805、0603封裝的在底部有“T”字形或倒三角形符號“T”字一橫的一邊是正極，三角形符號的“邊”靠近的極性正，“角”靠近的是負極。

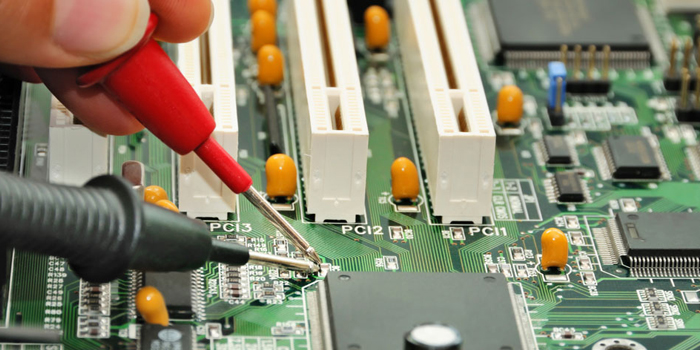

2.通過萬用表檢測貼片二極管正負極時，要使用“R*10k”的檔位來檢測。檢測時將兩表筆與二極管的兩條引線相連接。倘若表針偏轉過半，同時二極管中有一發亮光點，表示是正向接入的。這時與黑表筆接的是正極，與紅表筆相連接的是負極。
