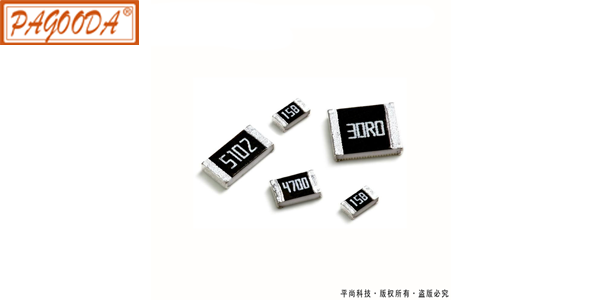

貼片電阻是具有體積小，重量輕，耐高溫，耐潮濕，可靠度高，機械強度高、裝配成本低等特點的電子元件，平常生活中都會接觸到它，但如果不是專業人員一般無法快速識別出它的阻值，下面平尚科技小編為您介紹幾種方式。
貼片電阻的識別方法：
1、數字索位標稱法
數字索位標稱法就是在電阻體上用三位數字來標明其阻值。它的首和二位為有效數字，第三位表示在有效數字后面所加“0”的個數.這一位不會出現字母。
例如：“472′’表示“4700Ω”;“151”表示“150Ω”。 如果是小數.則用“R”表示“小數點”.并占用一位有效數字，其余兩位是有效數字。例如：“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。
2、色環標稱法
貼片電阻與一般電阻一樣，大多采用四環(有時三環)標明其阻值。一環和二環是有效數字，第三環是倍率。例如：“棕綠黑”表示”15Ω”;“藍灰橙銀”表示“68kΩ”誤差±10%。
3、E96數字代碼與字母混合標稱法
數字代碼與字母混合標稱法也是采用三位標明電阻阻值，即“兩位數字加一位字母”，其中兩位數字表示的是E96系列電阻附表2。它的第三它的第三位是用字母代碼表示的倍率。例如：“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2;2.49"。
以上所介紹的內容，就是貼片電阻阻值常見的識別方法。通過這些識別方法，可以更好地幫助大家快速地識別出。
