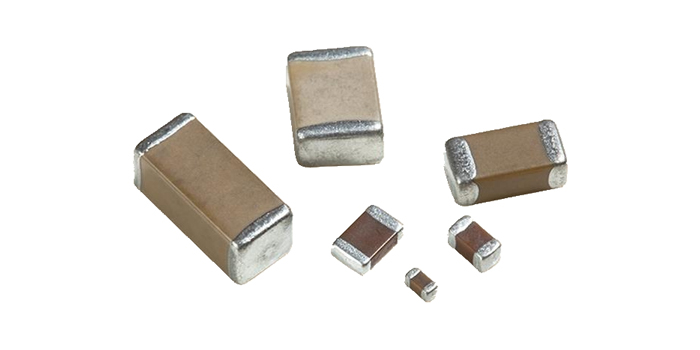

現今貼片電容的應用很廣泛,例如我司生產的貼片電容有NPO、X7R、Y5V等不同的規格,不同的規格都有著不同的用途。它們的性能和應用以及采購中應注意一些事項,不同性能的電容器的命名方法也都不同。
在相同的體積下由于填充介質不同所組成的貼片電容的容量不同,帶來的介質損耗、容量穩定性等也就不一樣。所以在使用電容器時應根據在電路中作用不同來選用。
NPO貼片電容:電容量和介質損耗較穩定。在溫度從零下-55℃到+125℃時容量變化為0±30ppm/℃,電容量隨頻率的變化小于±0.3▽℃。漂移或滯后小于±0.05%,相對大于±2%的薄膜電容來說是可以忽略不計的。
X7R電容:容量在不同的電壓和頻率條件是不同的,它也隨時間的變化而變化,大約每10年變化1%▽c,表現為10年變化了約5%。稱為溫度穩定型的陶瓷電容器。它主要應用于要求不高的工業應用,而且當電壓變化時其容量變化是可以接受的條件下。它的主要特點是在相同的體積下容量可以做的比較大。
Z5U電容器:小尺寸、低成本。它的電容量受環境和工作條件影響較大,但它老化率可達每10年下降5%,盡管它的容量不穩定,但具有等效串聯電感和等效串聯電阻低、良好的頻率響應,應用范圍也很廣。
Y5V貼片電容:有一定溫度限制的通用電容器,在-30℃到85℃范圍內其容量變化可達+22%到-82%。高介電常數允許在較小的物理尺寸下制造出高達4.7伏電容器。
