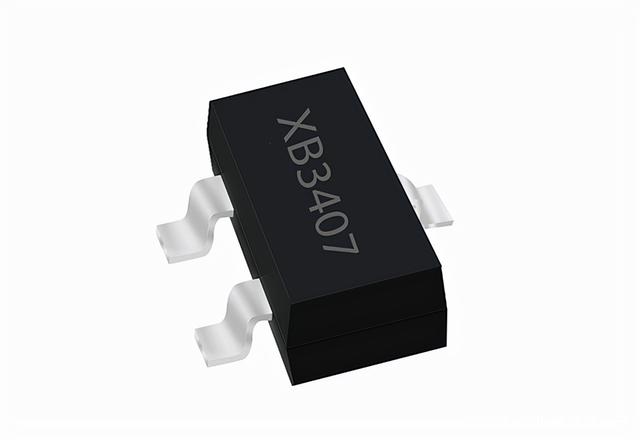

場效應管的使用注意事項
（1）線路的設計中不能超過管的耗散功率，極大漏源電壓、極大柵源電壓和極大電流等參數的極限值。
（2）場效應管在使用時，要嚴格按要求的偏置接入電路中，要遵守場效應管偏置的極性。
（3）MOS場效應管輸入阻抗高，在運輸、貯藏中必須將引出腳短路，要用金屬屏蔽包裝，以防止外來感應電勢將柵極擊穿。尤其要注意，不能將MOS場效應管放入塑料盒子內，保存時放在金屬盒內，同時注意防潮。
（4）防止場效應管柵極感應擊穿，要求測試儀器、工作臺、電烙鐵、線路本身都必須有良好的接地；管腳在焊接時，先焊源極；在連入電路之前，管的全部引線端保持互相短接狀態，焊接完后才把短接材料去掉；從元器件架上取下管時，應以適當?shù)姆绞酱_保人體接地如采用接地環等；當然，如果能采用先進的氣熱型電烙鐵，焊接場效應管是比較方便的，并且確保安全；在未關斷電源時，不可以把管插人電路或從電路中拔出。
（5）在安裝場效應管要注意安裝的位置，避免靠近發熱元件；為了防管件振動，有必要將管殼體緊固起來；管腳引線在彎曲時，應當大于根部尺寸5毫米處進行，以防止彎斷管腳和引起漏氣等。
(6）多管并聯后，極間電容和分布電容相應增加，使放大器的高頻特性變壞，通過反饋容易引起放大器的高頻寄生振蕩。為此，并聯復合管管子一般不超過4個，而且在每管基極或柵極上串接防寄生振蕩電阻。
（7）結型場效應管的柵源電壓不能接反，絕緣柵型場效應管在不使用時，由于它的輸入電阻非常高，須將各電極短路，以免管子損壞。
（8）焊接時，電烙鐵外殼要有外接地線，以防止由于電烙鐵帶電而損壞管子。
（9）用25W電烙鐵焊接時應迅速，若用45～75W電烙鐵焊接，應用鑷子夾住管腳根部以幫助散熱。
對于功率型場效應管，要有良好的散熱條件。因為功率型場效應管在高負荷條件下運用，必須設計足夠的散熱器，確保殼體溫度不超過額定值，使器件長期穩定可靠地工作。
