貼片電容

英貼片電容全稱：多層（積層，疊層）片式陶瓷電容器，也稱為貼片電容，片容。英文全稱：Multi-layerceramiccapacitors。英文縮寫：MLCC。

一、基本概述

貼片電容(多層片式陶瓷電容器)是目前用量比較大的常用元件，就AVX公司生產的貼片電容來講有NPO、X7R、Z5U、Y5V等不同的規格，不同的規格有不同的用途。下面我們僅就常用的NPO、X7R、Z5U和Y5V來介紹一下它們的性能和應用以及采購中應注意的訂貨事項以引起大家的注意。不同的公司對于上述不同性能的電容器可能有不同的命名方法。

二、尺寸

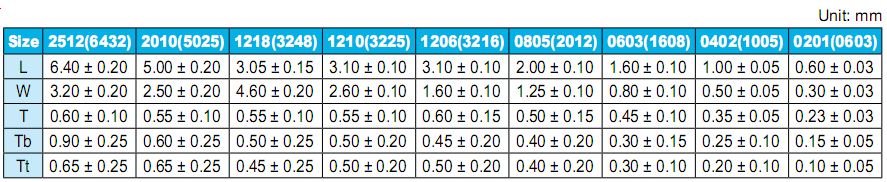

貼片電容的尺寸表示法有兩種，一種是英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，是英寸表示法，04 表示長度是0.04 英寸，02 表示寬度0.02英寸，其他類同型號尺寸（mm）

三、命名

1、貼片電容的命名所包含的參數有貼片電容的尺寸、做這種貼片電容用的材質、要求達到的精度、要求的電壓、要求的容量、端頭的要求以及包裝的要求。一般訂購貼片電容需提供的參數要有尺寸的大小、要求的精度、電壓的要求、容量值、以及要求的品牌即可。如下

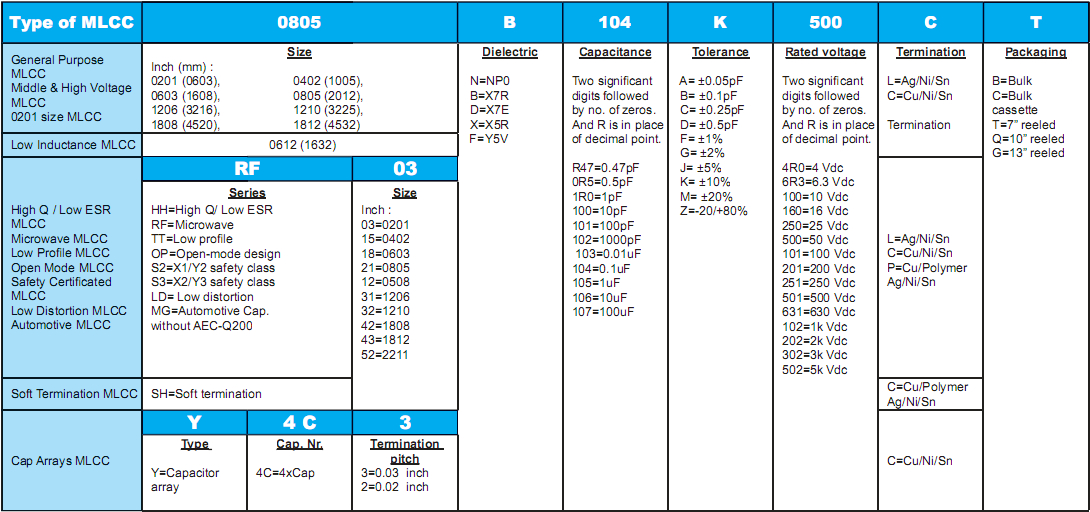

華新科（WALSIN）系列的貼片電容的命名：

原廠命名料號：0805N102J500CT

0805：是指該貼片電容的尺寸套小，是用英寸來表示的08 表示長度是0.08 英寸、05 表示寬度為 0.05 英寸；

N：是表示做這種電容要求用的材質，這個材質一般適合于做小于10000PF以下的電容；102：是指電容容量，前面兩位是有效數字、后面的2 表示有多少個零102=10×102也就是= 1000PF ；

J：是要求電容的容量值達到的誤差精度為5%，介質材料和誤差精度是配對的；500：是要求電容承受的耐壓為50V 同樣500前面兩位是有效數字，后面是指有多少個零；

C：是指端頭材料，現在一般的端頭都是指三層電極（銀/銅層）、鎳、錫 T：是指包裝方式；

T：表示7"盤裝編帶包裝；

2、貼片電容的顏色，常規見得多的就是比紙板箱淺一點的黃和青灰色，這在具體的生產過程中會有產生不同差異，貼片電容上面沒有印字，這是和他的制作工藝有關（貼片電容是經過高溫燒結面成，所以沒辦法在它的表面印字），而貼片電阻是絲印而成（可以印刷標記）。

3、貼片電容有中高壓貼片電容和普通貼片電容，系列電壓有4V、6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、5000V。

4、貼片電容的尺寸表示法有兩種，一種是英寸為單位來表示，一種是以毫米為單位來表示，貼片電容系列的型號有0201、0402、0603、0805、1206、1210、1812、2010、2225等。

5、貼片電容的材料常規分為三種，NPO,X7R,Y5V

NPO：此種材質電性能最穩定，幾乎不隨溫度，電壓和時間的變化而變化，適用于低損耗，穩定性要求要的高頻電路。容量精度在5%左右，但選用這種材質只能做容量較小的，常規100PF 以下，100PF- 1000PF 也能生產但價格較高；

X7R：此種材質比NPO 穩定性差，但容量做的比NPO 的材料要高，容量精度在10%左右；

Y5V：此類介質的電容，其穩定性較差，容量偏差在20%左右，對溫度電壓較敏感，但這種材質能做到很高的容量，而且價格較低，適用于溫度變化不大的電路中。

NPO：此種材質電性能最穩定，幾乎不隨溫度，電壓和時間的變化而變化，適用于低損耗，穩定性要求要的高頻電路。容量精度在5%左右，但選用這種材質只能做容量較小的，常規100PF 以下，100PF- 1000PF 也能生產但價格較高；

X7R：此種材質比NPO 穩定性差，但容量做的比NPO 的材料要高，容量精度在10%左右；

Y5V：此類介質的電容，其穩定性較差，容量偏差在20%左右，對溫度電壓較敏感，但這種材質能做到很高的容量，而且價格較低，適用于溫度變化不大的電路中。
