貼片NTC熱敏電阻的應用有哪些

文章出處：行業新聞 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2024-12-30 14:05:17

NTC熱敏電阻，貼片NTC熱敏電阻，熱敏電阻，貼片熱敏電阻

貼片NTC熱敏電阻的應用有哪些

NTC熱敏電阻的工作原理基于半導體材料的特性。當溫度升高時，半導體材料中的載流子（電子和空穴）濃度增加，導致電阻值下降。這種特性使得NTC熱敏電阻在溫度測量和控制中具有廣泛的應用。

貼片熱敏電阻是一種利用特定熱敏元件和一定尺寸的低電阻金屬接片在絕緣基材上做成的電阻元件。晶振中常用的是英制0402和0201尺寸的貼片NTC熱敏電阻，平尚科技自主研發制造的貼片NTC熱敏電阻靈敏度高、一致性好，完全符合晶體振蕩器的需求，保障晶體振蕩器穩定工作。

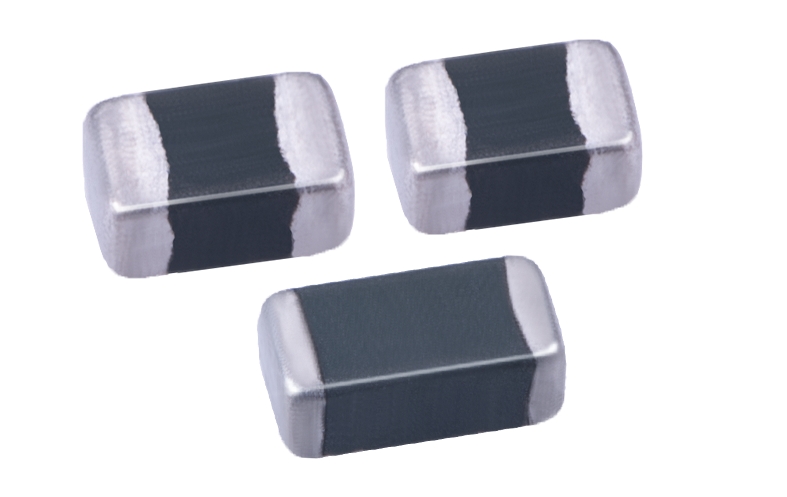

貼片熱敏電阻

在計算機硬件、通訊設備、家電產品、汽車電子、電子鐘表等電子產品中，若要產生基準頻率(時鐘基準信號)，則需要使用利用晶振的晶體振蕩器。晶振溫度特性如下圖圖片曲線(紅線：無溫度補償)所示，呈現以基準溫度(通常為25℃)為拐點的3次曲線，振動頻率偏差(縱軸)隨溫度發生大幅變化。

而通過在低溫范圍與高溫范圍分別插入與晶振溫度特性相反的補償電路便可縮小振動頻率偏差(藍線：有溫度補償)。該補償電路為模擬方式，低溫范圍與高溫范圍的補償電路分別由貼片NTC熱敏電阻與電容器、電阻構成。內置溫度補償電路的晶體振蕩器稱為TCXO(溫度補償型晶體振蕩器、Temperature Compensated Xtal Oscillator)。

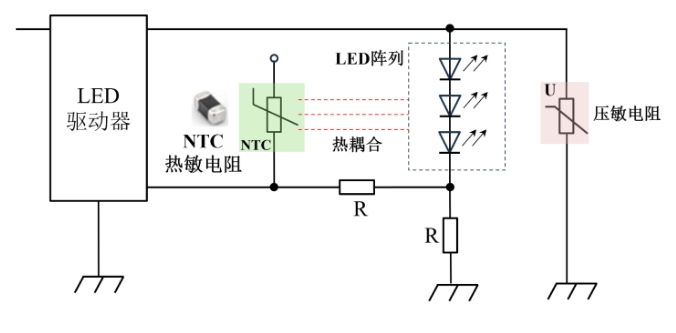

LED照明具有多個顯著優點，包括節能、環保、長壽命和高效能。??但LED燈在工作過程中會產生大量熱量，高溫會顯著縮短LED的壽命并影響其亮度;而當LED燈溫度較低時，又會因發光效率不夠而導致亮度不足，因此需要進行有效的溫度控制，來保持LED燈的亮度穩定且壽命持久。解決辦法是將貼片NTC熱敏電阻嵌入電路，與LED進行熱耦合，利用NTC電阻值隨溫度變化而顯著變化的特性來調節流經LED燈的電流，從而實現對溫度的控制?，降低LED電力損耗的同時實現長壽命化。

NTC熱敏電阻2
