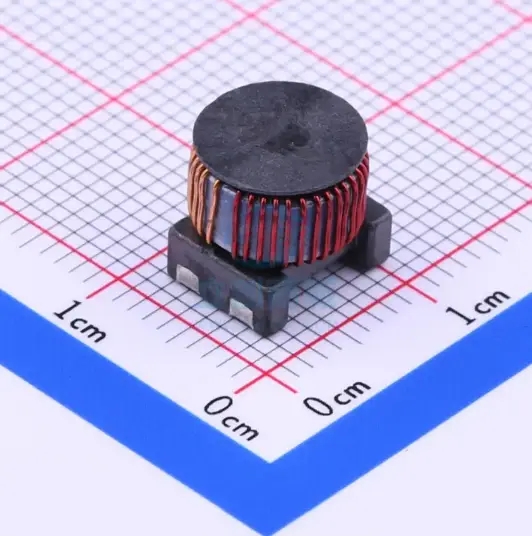

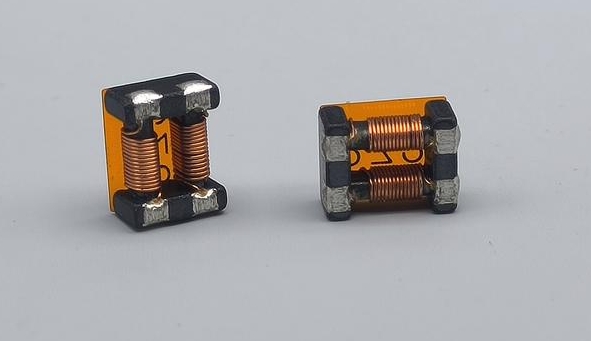

貼片共模電感感值選型解析

在高速數字電路和復雜電子系統中，貼片共模電感作為關鍵的濾波元件，其選型直接關系到電路的性能、穩定性和可靠性。正確的選型不僅能夠有效抑制共模噪聲，提高電磁兼容性（EMC），還能確保信號的完整性和設備的整體性能。本文將深入探討貼片共模電感的選型原則、關鍵參數以及實際應用中的注意事項，為工程師提供一份詳盡的選型指南。

貼片共模電感的選型并非簡單的數值對比，而是需要綜合考慮多個因素，包括工作電流、電感量、頻率響應、封裝尺寸、熱性能、抗干擾能力以及成本等。通過精準匹配這些因素，可以確保所選電感器既能滿足電路性能要求，又能適應實際應用環境。

假設我們?yōu)橐粋€(gè)高速數字電路設計一個電源濾波器，該電路需要抑制高頻共模噪聲，同時保持較低的直流電阻以減少能量損耗。電路的工作頻率為1GHz，工作電流為1A，且電路板空間有限。

選型步驟

確定工作電流和額定電流：

工作電流：1A

考慮到安全裕量和可能的電流波動，選擇額定電流稍大于1A的電感器，例如1.5 A或2A。

選擇電感量：

根據電路設計和濾波需求，選擇適當?shù)碾姼辛?。?duì)于高速數字電路，通常需要較高的電感量來抑制高頻噪聲。但過高的電感量可能導致低頻信號的衰減。

在這個例子中，我們可以選擇10uH左右的電感量作為起點，然后根據實際測試進行調整。

考慮頻率響應：

確保電感器的自諧頻率高于工作頻率（1GHz）。如果自諧頻率低于工作頻率，電感器將開始表現出電容性特性，從而影響濾波效果。

選擇具有較寬頻率響應范圍的電感器，以確保在不同頻率下都能保持穩定的性能。

封裝尺寸與安裝方式：

由于電路板空間有限，選擇貼片封裝的電感器。根據電路板的空間限制和布局要求，選擇合適的封裝尺寸。貼片共模電感通常具有多種封裝形式，如0402、0603、0805等，確保所選電感器的封裝尺寸與電路板上的安裝空間相匹配。

熱性能與溫度穩定性：

考慮電感器在工作電流下的溫度上升情況，確保不會超過其額定溫度。

選擇具有較低溫度系數的電感器，以減少溫度變化對電感值的影響。

抗干擾能力：

選擇具有高抗干擾能力的電感器，以減少外部電磁干擾對電路的影響。

可以考慮使用帶有屏蔽層的電感器來提高抗干擾能力。

品質因素（Q值）：

選擇高Q值的電感器以提高電路的效率和穩定性。

在高頻應用中，高Q值有助于減少能量損耗和保持信號的完整性。

直流電阻（DCR）：

選擇低直流電阻的電感器以減少功耗和發熱。

在這個例子中，由于工作電流較大（1A），低直流電阻尤為重要。

選型結果

基于以上步驟和分析，我們可以選擇一個具有以下特性的貼片共模電感：

額定電流：2A（滿足工作電流需求并留有裕量）

電感量：10uH（根據濾波需求選擇）

自諧頻率：高于1GHz（確保在工作頻率下保持電感特性）

封裝尺寸：適合電路板空間的貼片封裝

溫度系數：較低（減少溫度變化對電感值的影響）

抗干擾能力：高（減少外部電磁干擾）

品質因素（Q值）：高（提高電路效率和穩定性）

直流電阻（DCR）：低（減少功耗和發熱）

請注意，以上選型結果僅作為示例，實際選型時可能需要根據具體的應用場景、電路設計和測試數據進行調整。在選型過程中，建議參考電感器的數據手冊和規格表，以確保所選電感器符合電路設計和性能要求。如果可能的話，進行實際測試以驗證電感器的性能。

總結來說貼片共模電感的選型是一個綜合考量多個因素的過程。通過深入理解關鍵參數、科學選擇以及注意實際應用中的細節問題，可以確保所選電感器既能滿足電路性能要求，又能適應實際應用環境。在未來的電子系統設計中，隨著技術的不斷進步和應用的日益復雜，貼片共模電感的選型將更加重要。因此，工程師需要不斷學習和掌握選型原則和方法，以提升電路的整體性能和穩定性。
