如何正確判斷貼片電解電容正負極識別技巧

在電子元件的浩瀚海洋中，貼片電解電容以其小巧的體積、高效的儲能與濾波性能，成為了現代電子設備中不可或缺的關鍵組件。然而，正確使用貼片電解電容的前提，在于準確識別其正負極。

那么貼片電解電容正負極怎么分別判斷呢？今天本文旨在深入探討貼片電解電容正負極的識別判斷技巧，并解析其在電子設計中的重要作用與應用場景。

一、貼片電解電容正負極識別技巧判斷方式

貼片電解電容的正負極識別，雖看似簡單，實則蘊含了電子元件制造與應用的智慧。以下是一些實用的識別技巧：

觀察電容的封裝形式：

雖然這種方法不太常用，但在某些特定的封裝形式下，電容的正負極可能會有特定的排列方式。例如，在某些“0603”或“0805”封裝的電容中，正極可能總是位于電容的一端。但這種方法需要熟悉各種封裝形式的規范。

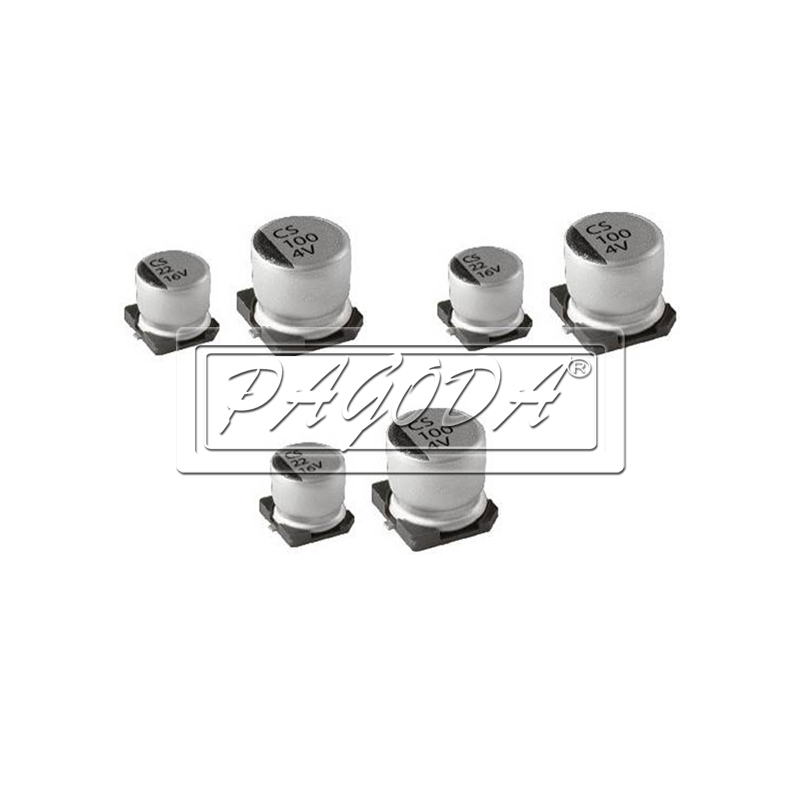

觀察電容表面的標記：

大多數貼片電解電容都會在其表面印有明確的正負極標記。通常，負極會有“-”標記或者一個較寬的條帶表示，而正極則相對標記較少或僅有一個細條帶。

還有一些電容，其負極會有一條波浪線或者一個半圓形缺口作為標記。

查看電容的引腳長度：

貼片電解電容的兩個引腳長度通常是不相等的。較長的引腳通常是電容的正極，而較短的引腳是負極。但請注意，這種方法并非絕對可靠，因?yàn)椴煌圃焐炭赡軙?huì)有不同的引腳長度設計。

參考電容的數據手冊或制造商信息：

如果電容是從正規渠道購買的，通常會有附帶的數據手冊或者制造商提供的信息。這些信息中通常會包含電容的正負極標記方法。

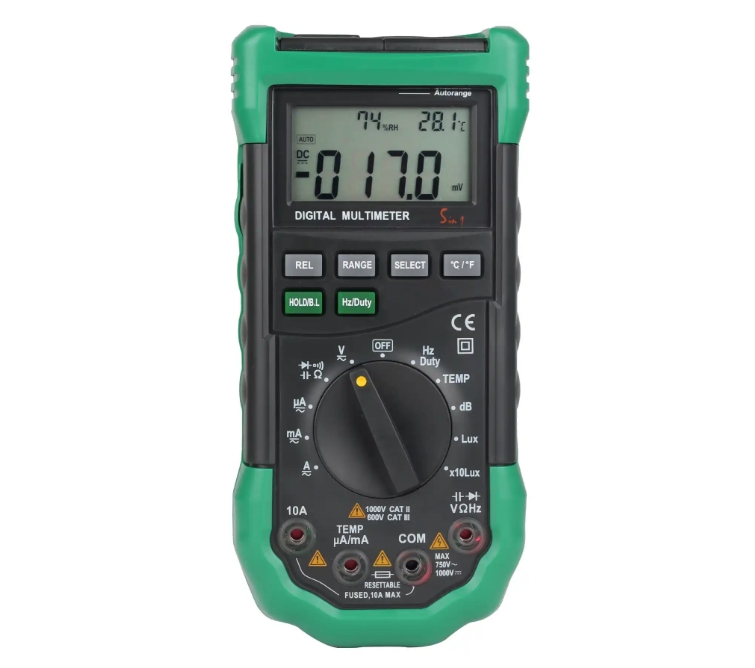

使用萬用表測量：

將萬用表設置到電阻檔，然后用紅黑表筆分別接觸電容的兩個引腳。在剛開始接觸時，指針會有一個較大的擺動，然后逐漸回到零點附近。此時，如果黑表筆接的是電容的一個引腳，并且指針擺動后回到無窮大位置，那么與黑表筆相接的就是電容的正極；如果指針擺動后回到零歐姆位置，那么與黑表筆相接的就是電容的負極。但這種方法需要一定的電子測量知識和經驗。

二、判斷后的貼片電解電容在電子設計中的作用與應用

貼片電解電容在電子設計中扮演著至關重要的角色，其高效儲能與濾波性能，為電子設備的穩定運行提供了有力保障。以下是一些典型的應用場景：

信號耦合與去耦：在信號電路中，貼片電解電容用于耦合信號，傳遞交流成分而阻隔直流成分。同時，它還可以作為去耦電容，減少信號間的相互干擾，提高電路的性能和穩定性。

儲能與放電：在需要短暫儲能與快速放電的電路中，貼片電解電容能夠迅速積累電能并在需要時釋放，滿足特定應用場景的需求。例如，在閃光燈、相機快門等裝置中，貼片電解電容就發揮著關鍵作用。

電源濾波：在電源電路中，貼片電解電容用于平滑直流電壓，減少電源波動對電子設備的影響。通過選擇合適的電容容量與電壓等級，可以有效提高電源的穩定性和可靠性。

其他應用：此外，貼片電解電容還廣泛應用于音頻放大、模擬信號處理、數字電路去抖動等領域。其小巧的體積和高效的性能，使得電子設備更加緊湊、高效和可靠。

總結來說，判斷貼片電解電容的正負極時，最可靠的方法是觀察電容表面的標記。如果標記不清晰或者無法確定，可以嘗試使用萬用表進行測量或者參考電容的數據手冊。在操作過程中，請務必小心謹慎，避免損壞電容或者造成短路等安全問題。
