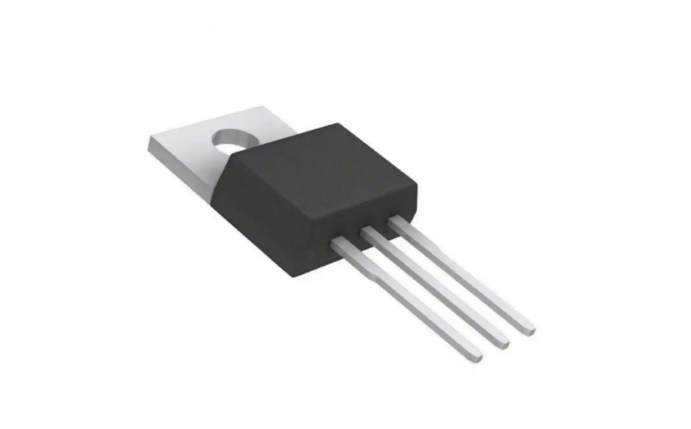

MOS管詳情介紹

MOS管，全稱為Metal Oxide Semiconductor Field Effect Transistor，是一種利用電場效應控制電流大小的半導體器件。其核心結構由金屬柵極、氧化物絕緣層和半導體溝道組成。當柵極電壓發生變化時，會在氧化物絕緣層中形成電場，進而影響半導體溝道中的電荷分布，從而實現對電流的控制。這種獨特的控制機制，使得MOS管在功耗、速度、集成度等方面具有顯著優勢。

MOS管的核心部分是由金屬柵極、氧化物絕緣層和半導體溝道構成的三明治結構。其中，金屬柵極被置于氧化物層之上，而這層氧化物又被放置在半導體材料的表面上。當電壓被施加到金屬柵極上時，會在氧化物層中形成一個電場，這個電場可以影響到位于氧化物層下方的半導體材料中的電荷分布。隨著電壓的增大，電場的強度也會增大，從而導致半導體中的電荷分布發生變化。這種變化會在半導體表面形成一個電荷溝道，溝道的導電性質會隨著電場強度的變化而發生改變。

百度圖片

在半導體技術的浩瀚星空中，MOS管（金屬氧化物半導體場效應晶體管）無疑是一顆璀璨的明星。自其誕生以來，MOS管憑借其獨特的性能優勢，在電子設備的微型化、集成化進程中發揮了不可替代的作用。本文旨在深入探討MOS管技術的核心原理、發展歷程、當前應用以及未來展望，為讀者呈現一個全面而深入的MOS管技術畫卷。

MOS管技術的發展歷程可以追溯到上世紀60年代。隨著半導體工藝的不斷進步，MOS管的尺寸逐漸縮小，性能不斷提升。從最初的NMOS和PMOS，到后來的CMOS（互補金屬氧化物半導體），MOS管技術經歷了從簡單到復雜、從單一到多元的演變過程。CMOS技術的出現，更是為集成電路的微型化和低功耗設計提供了有力支持。

MOS管在電子領域的應用廣泛而深入。在數字電路中，MOS管作為開關元件，實現了電路的通斷控制；在模擬電路中，MOS管則作為可變電阻，調整電流大小，實現信號的放大與調節。此外，MOS管還在高頻電源、通信、計算機等領域發揮著重要作用。隨著物聯網、人工智能等新興技術的快速發展，MOS管的需求將進一步增長，其應用領域也將不斷拓展。

文章配圖30

展望未來，MOS管技術將面臨更多的挑戰與機遇。一方面，隨著半導體工藝的進一步發展，MOS管的尺寸將繼續縮小，性能將進一步提升。這將為集成電路的微型化、低功耗設計提供更大的空間。另一方面，隨著新材料、新工藝的不斷涌現，MOS管技術也將迎來新的突破。例如，二維材料、柔性電子等新興技術的引入，將為MOS管的設計與應用帶來全新的可能性。

同時，MOS管技術也面臨著一些挑戰。隨著尺寸的縮小，量子效應、熱效應等問題將愈發突出，對MOS管的性能穩定性提出了更高要求。此外，隨著5G、物聯網等新興技術的快速發展，對MOS管的頻率特性、功耗等性能也提出了更高的要求。
