工控場景避坑手冊：抗硫化貼片電阻在潮濕環境的選型公式

——從材料科學到失效物理的360°防護體系

硫化腐蝕：工業控制設備的“慢性癌癥”

在石化、海洋裝備等場景中，**硫化氫（H?S）**與濕氣協同作用引發的電阻失效占比高達34%（2024年IPC數據）。某沿海PLC系統因電阻硫化導致阻值漂移+82%，觸發產線誤動作，單次停機損失超200萬元。本文揭示硫化失效的分子級作用機制，推導出量化選型公式，為工控設計提供精準防護策略。

硫化失效的三重作用鏈

1. 化學腐蝕路徑

反應方程式：

銀電極硫化后體積膨脹300%，引發電極開裂

2. 離子遷移效應

濕度＞60%RH時，硫離子沿樹脂界面遷移速率提升5倍

典型案例：某污水處理控制器在85%RH環境下，電阻硫化深度達120μm/年

3. 熱力學耦合

溫度每升高10℃，硫化反應速率倍增（阿倫尼烏斯定律）

工控設備內部熱點（＞65℃）區域硫化風險激增

抗硫化選型公式推導

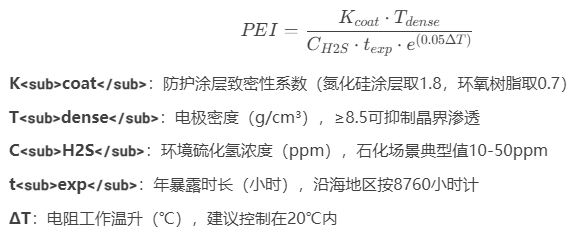

1. 防護效能指數（PEI）模型

安全閾值：PEI≥2.3（通過IEC 60068-2-60認證的基準值）

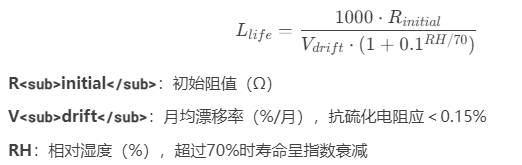

2. 壽命預測方程

四維防護技術體系

1. 材料基因優選

電極材料：釕系合金＞鉑鎳復合＞純銀（硫化速率降低80%）

基板工藝：激光致密化氧化鋁＞流延成型工藝

2. 涂層裝甲技術

采用等離子體增強化學氣相沉積（PECVD）制備氮化硅涂層

實測數據：涂層厚度2μm時，硫化滲透率下降至1/15

3. 結構拓撲創新

蛇形電極設計：延長硫離子遷移路徑3倍以上

蜂窩狀端頭結構：分散應力集中，避免開裂

4. 環境耦合抑制

在電阻周圍涂覆吸濕性硅膠（濕度緩沖效率＞60%）

布局時遠離發熱元件（間距≥5倍本體尺寸）

實戰案例分析：海上鉆井平臺DCS系統

故障背景：

平臺控制柜年故障率37%，根因分析顯示68%為電阻硫化失效

環境參數：H?S 28ppm、RH 92%、鹽霧沉積量3.2mg/cm2/年

平尚電子解決方案：

選用PSA系列抗硫化電阻（PEI=3.1，V_drift=0.08%/月）

在PCB表面噴涂納米疏水涂層（接觸角＞150°）

優化風道設計，局部濕度降至75%RH

實施效果：

電阻年失效比例降至4%

系統MTBF從12,000小時提升至35,000小時

工程師選型行動清單

環境測繪：用硫化氫檢測儀連續監測72小時峰值濃度

熱仿真：使用ANSYS Icepak定位溫度＞55℃的危險區域

加速測試：按IEC 60068-2-60進行21天混合氣體試驗

失效預判：定期用四探針法測量阻值，設定10%偏差預警閾值

下一代抗硫化技術展望

自修復涂層：微膠囊技術主動修復2μm以下裂紋

智能電阻：集成硫化傳感器，實時輸出阻值健康指數

分子篩封裝：在環氧樹脂中嵌入沸石框架捕集硫離子

設計箴言：

“抗硫化設計不是材料的單兵作戰，而是環境參數、結構力學與電化學的協同防御——精確的量化公式，是打開可靠性的密鑰。”
