貼片保險絲工作原理

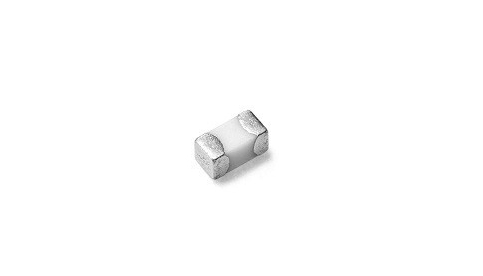

貼片保險絲（SMD Fuse）是一種安裝在電路板上的表面安裝元件，其工作原理主要基于電流的熱效應。以下是關于貼片保險絲工作原理的詳細解釋：
貼片保險絲通常串聯在電路中，作為一種保護電器的電子元器件。當電路中的電流處于正常范圍內時，保險絲內的電阻較小，電流通過時產生的熱量也較小，這些熱量通過保險絲自身以及周圍環境進行散熱，使得保險絲保持正常導通狀態。
貼片保險絲過載保護機制

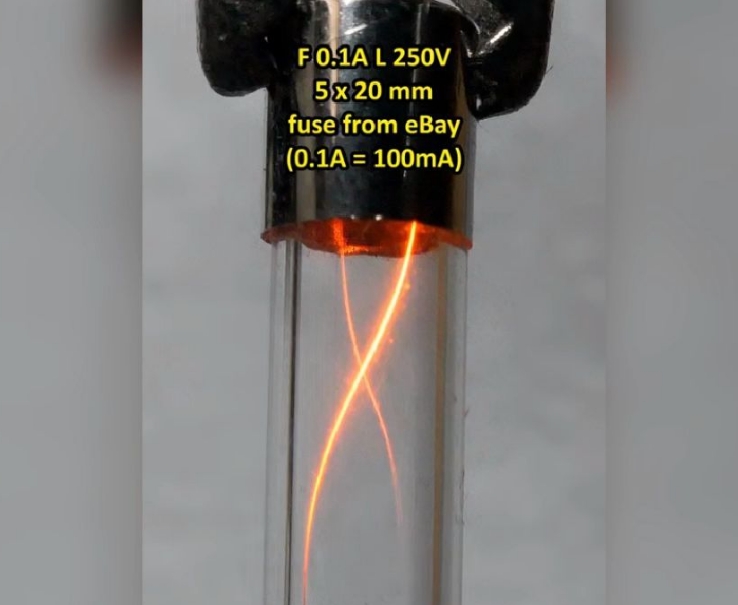

材料熔化與電路斷開：這些增加的熱量會在保險絲內部積累，導致保險絲內部的金屬絲或金屬箔片（通常是高導電率材料，如銅、金或合金）溫度升高。當溫度達到熔點時，金屬絲或金屬箔片開始熔化，形成融斷點。融斷點斷開后，電路被切斷，從而起到保護電路和設備的作用。
電阻增大與熱量增加：當電路中的電流超過預設的安全值時，保險絲內的電阻會迅速增大。由于電阻的增大，電流通過時產生的熱量也會相應增加。
熔斷過程中的電弧處理
在保險絲熔斷的過程中，可能會產生電弧。電弧是一種氣體游離放電現象，其強弱與電路的電壓和電流有關。如果不能及時將電弧熄滅，不僅無法切斷電路，還可能燒毀電路中其他部件，導致火災等安全事故。因此，一些高防爆型保險絲會采用加裝防爆砂等方式來熄滅電弧，確保保險絲在熔斷后能夠真正切斷電流。
貼片保險絲在電子產品中扮演著重要的角色，具有過載保護和避免電路受損的功能，同時保護用戶免受人身傷害。隨著電子元器件的小型化和貼片化趨勢的發展，貼片保險絲在小型電子設備中應用廣泛，如電腦及外設接口、TV、LCD監視器、手機及可充電電池組等便攜式電子設備領域。隨著小型電子產品的普及，貼片保險絲的應用也越來越廣泛，成為這些設備過流保護的重要元件。
綜上所述，貼片保險絲通過利用電流的熱效應來熔斷內部材料并斷開電路，從而實現對電路和設備的保護。在電路設計和電子設備制造中，選擇合適的貼片保險絲對于確保電路的安全穩定運行具有重要意義。
