貼片保險絲材料與型號構成

文章出處：行業新聞 網責任編輯：東莞市平尚電子科技有限公司 閱讀量： 發表時間：2024-12-28 15:52:08

貼片保險絲，PPTC自恢復保險絲，貼片一次性保險絲

貼片保險絲材料與型號構成

貼片保險絲（SMD Fuse）是一種安裝在電路板上的表面安裝元件，其工作原理主要基于電流的熱效應。貼片保險絲的材料構成根據其類型有所不同，主要分為貼片一次性保險絲和PPTC自恢復保險絲兩大類。

貼片保險絲的型號多樣，具體選擇應根據電路保護需求、空間要求以及電流承載能力等因素進行綜合考慮。在選擇時，還需注意保險絲的材料構成、額定電流、額定電壓等參數，以確保其滿足電路保護要求。

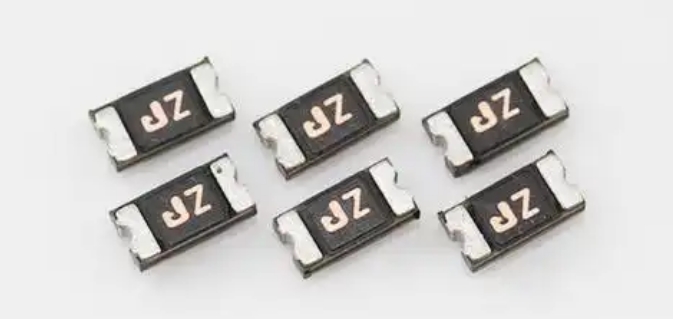

PPTC自恢復保險絲

PPTC自恢復保險絲的核心由高分子材料和導電顆粒制成。這些高分子材料在低溫時保持結晶狀態，導電粒子構成三維網絡，使保險絲處于導通狀態。當電流過大導致溫度升高時，高分子材料體積膨脹，由結晶態轉為非結晶態，導電粒子的連系網絡斷裂，保險絲變?yōu)椴粚?dǎo)通或絕緣狀態。當溫度降低且不再有大電流后，高分子材料恢復結晶狀態，保險絲又可重新導通。

此外，PPTC自恢復保險絲的兩端通常以鎳制成電極，外部則包以樹脂或塑料薄膜進行保護。

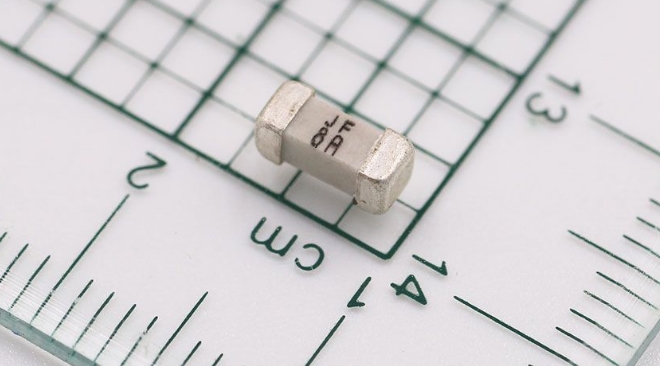

貼片一次性保險絲

熔化部分：這是熔斷器的核心，熔斷時具有切斷電流的效果。常用的材料是鉛銻合金，因為這類合金具有較低的熔化溫度，能在電流過大時及時熔斷，起到保護作用。此外，也有使用鋁-銻合金或鋁鎂合金等材料制成的保險絲，這些材料同樣具有低熔點和良好的導電性。

電極部分：通常是兩個，用于連接電路和熔化部分。電極部分必須具有良好的導電性，不應產生明顯的安裝接觸電阻。常見的電極材料包括銅、金、鎳等。

支架：用于固定熔化部分和電極部分，使其形成一個整體，便于安裝。支架材料必須具有良好的機械強度、絕緣性、耐熱性和阻燃性，以確保在使用中不會產生斷裂、變形、燃燒和短路等現象。常見的支架材料包括陶瓷、塑料等。
