貼片電感是否具有方向性
貼片電感在電路中主要起濾波和振蕩作用，那到底是否具備方向呢？今天來探討一個具有非常熱門的，但并不是使用類的問題——貼片電感方向發展如何區分？

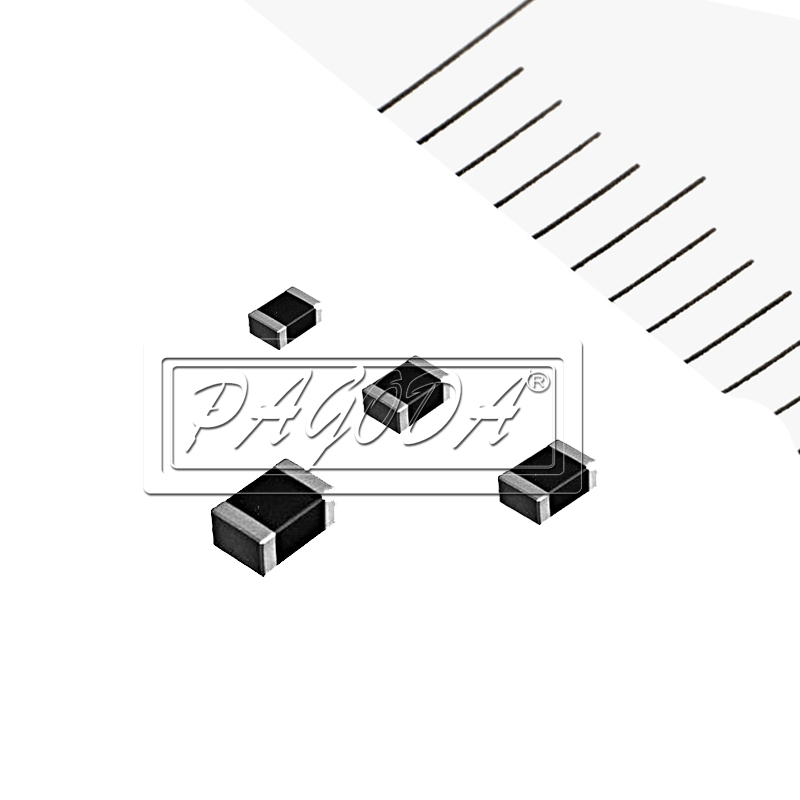

貼片電感又稱功率電感。大電流電感和表面安裝高功率電感。它具有小型化、高質量、高能儲存和低電阻的特點。一般來說，電子線路中的電感是空心線圈或帶磁芯的線圈，只能通過較小的電流承受較低的電壓;功率電感還包括空心線圈和磁芯。其主要特點是用粗線包裹，可承受數十安、數百安、數千安甚至數萬安。
貼片電感主要由線圈和磁芯組成，其工作原理是基于電磁感應。當電流流過時，它會產生磁場，儲存磁能。這種元件的主要功能是濾波、穩壓和調諧等。由于其內部結構和電磁感應的原理，貼片電感并沒有嚴格的方向性要求。
貼片電感是否需要區分正負極或是否有方向是一個眾說紛紜的問題。大多數人認為貼片電感不需要區分正負極和安裝方向。真的是這樣嗎?
事實上，補丁電感是極性的。但在大多數情況下，補丁電感以電線圈的形式存在。由于電感很小在實際使用中往往沒有明顯的差異，基本上不影響電路的正常運行。因此，補丁電感通常被誤認為沒有極性補丁電子元件。
然而，在一些精度要求很高的電路中，貼片電感不能反向連接，如儀器、計算機主板、手機主板等PWM輸出端。此時，準確區分貼片電感的極性至關重要。
繞線電感不是要繞向相反的嗎？一派胡言。繞線電感繞向是相同的，繞線電流參數的磁通相互抵消，所以可以用磁導率很高的磁性材料，實現小體積大感量而不飽和。
貼片繞線電感就是將兩個相同相位 相同圈數的繞組繞制在同一磁芯上，電流產生的反向磁場相互抵消，所以不會造成飽和，至于你看到的說的繞向不知是不是說的繞制方向，如果是同一邊起繞，那么兩個繞制的方向就是相反的，一個順時針，一個逆時針，如果是不同邊起繞，那就是都是順時針，所以這個問題還是有點出入的，看你怎么定義的了，不管怎么繞，保證同相位，同匝數就可以了。第二個問題，參考樓上回答，一般測試傳導，都需要接入lisn，通過lisn輸出到負載，負載及待測試產品，lisn上有g(shù)nd接入信號。
回到貼片繞線電感的方向問題，其實貼片繞線電感并沒有明確的方向性。它的方向性主要體現在繞制方式上，即同一邊起繞時，兩個繞制的方向相反，一個順時針，一個逆時針；而不同邊起繞時，兩個繞制的方向則相同，都是順時針。這種繞制方式的選擇并不會影響電感器的性能，只需要保證同相位、同匝數即可。
具體來說，對于某些特定類型的貼片電感，如共模電感，其兩個繞組的進出線是有方向性的。此外，線繞貼片電感在應用中也可能需要區分方向，特別是在需要檢測交變磁場或進行特殊電路設計時。然而，對于大多數貼片電感而言，由于其結構特性和使用場景，通常不需要嚴格區分正負極或安裝方向。
在實際應用中，為了確保電路的正確性和穩定性，建議參考具體電感的規格書或咨詢專業人士，以確定是否需要區分方向或正負極。同時，在安裝和焊接貼片電感時，也應注意遵循相關的電路設計和焊接規范，以確保電路的正常運行。
