共模電感和差模電感哪個更適合用于濾波電路
差模電感和共模電感是兩種常用的電感線圈,首先先了解兩者之間的主要區別:
一、應用場景區別
差模電感:主要應用于需要抑制差模干擾的場合,如電力電子開關、電源、數字電路等產生的方波諧波干擾和電機負載干擾。
共模電感:主要應用于需要抑制共模干擾的場合,如電腦的開關電源中過濾共模的電磁干擾信號,以及板卡設計中抑制高速信號線產生的電磁波向外輻射發射。
二、繞組外觀區別

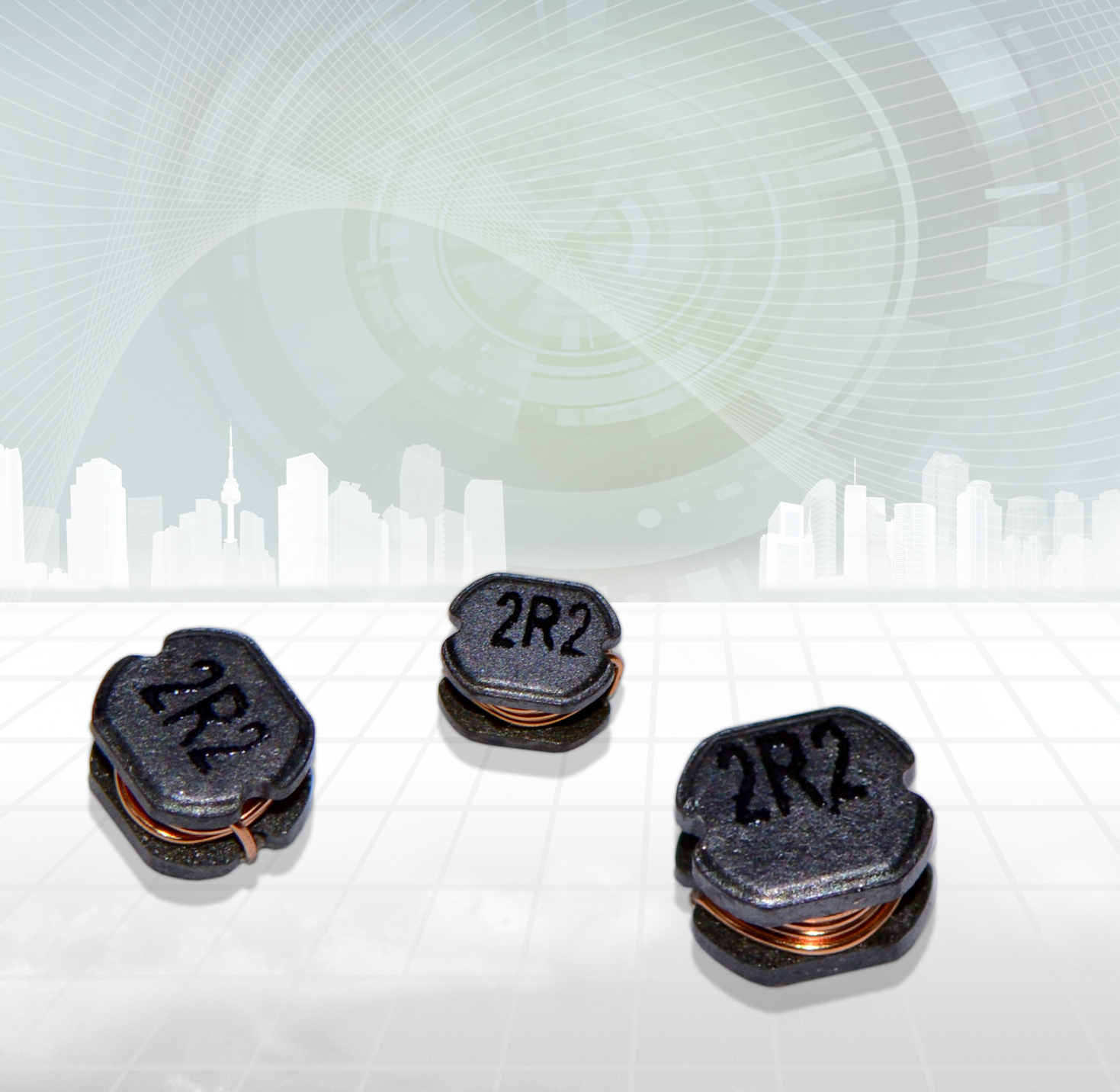

差模電感:通常是繞在一個鐵心上的一組線圈,具有兩個引腳。
共模電感:是繞在同一鐵心上的兩組線圈,且這兩組線圈的圈數相等、導線直徑相等、繞線方向相反。共模電感因此具有四個引腳。
三、性能特點區別
差模電感:
大多由鐵粉芯材料組成,這種材料價格相對便宜,適合大電流電路的應用。
由于只有一個線圈繞制在鐵心上,當電流增大時,線圈中的鐵芯容易飽和。
頻率特性優良,具有良好的衰減特性。
共模電感:
大多由高導鐵氧體磁芯材料組成,這種材料具有高初始導磁率和高飽和磁感應強度。
由于兩個線圈的繞制方向相反,它們產生的磁場在正常信號電流流過時會相互抵消,因此對正常信號傳輸無影響。
具有卓越的溫度穩定性,性能變化接近于線性。
四、功能區別
差模電感:主要抑制差模干擾。差模干擾是指兩個輸入電源線之間反方向構成的電流回路信號,或者說是兩條干線上的信號相位相反。差模電感通過其電感特性,對差模高頻干擾信號產生較大的感抗,從而抑制這種干擾。
共模電感:主要抑制共模干擾。共模干擾是指兩個輸入線上同方向與大地構成的電流回路信號,或者說是兩條干線上的信號相位相同。共模電感通過其特殊的雙線雙向繞制結構,對共模電流產生高阻抗,從而抑制共模干擾。
選擇建議
在選擇共模電感或差模電感時,需要考慮以下幾個因素:
干擾類型:明確電路中的干擾是共模干擾還是差模干擾,這是選擇電感類型的基礎。
工作頻率:了解電路的工作頻率范圍,以便選擇合適的電感值以滿足濾波需求。
電流承載能力:根據電路中的電流大小選擇合適的電感,確保電感在正常工作條件下不會過熱或飽和。
尺寸和引腳:考慮電感與PCB的匹配性,確保電感能夠方便地安裝在電路板上。
綜上所述,共模電感和差模電感在濾波電路中都有各自的應用優勢。在實際應用中,需要根據具體的電路需求和干擾類型來選擇合適的電感類型。
